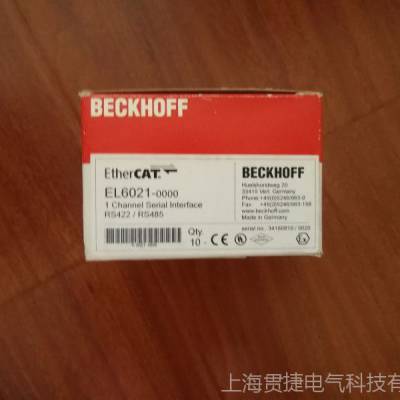

BECKHOFF EL6021

BECKHOFF倍福中国销售中心：上海贯捷电气科技有限公司，文娟，网号：1366231612

BECKHOFF EL6001串行接口RS422/RS485

EL6021串行接口实现了设备与RS422或RS485接口的连接。这些设备通过耦合器与自动化设备通信。有源通信信道独立于上层总线系统在高达115.2kbaud的全双工或半双工模式下工作。根据RS422的差分信号的传输了对通过电隔离的信号的干扰的高度。

结合TwinCAT虚拟串行COM驱动程序（参见TwinCAT补充-通信），EL6021可以用作普通的Windows COM接口。

技术数据EL6021·ES6021

技术终端接触

数据传输通道TXD和RXD，全/半双工

数据传输速率2400…115200波特；默认：9600波特，8个数据位，没有奇偶校验和一个停止位。

差分信号位传输

线路阻抗120Ω

电缆长度约1000米双绞线

接口1×RS422/RS485

提供外部供应

通过E-BUS供电

电气隔离500伏（E-总线/信号电压）

数据缓冲器864字节接收缓冲器，128字节发送缓冲器

过程图像中的位宽22×8位输入，22×8位输出，16位控制，16位状态

配置无地址设置，通过PLC配置

当前消费电子总线产品。170毫安

重量约55克

操作/储存温度- 25…+ 60°C// 40…+85°C

相对湿度95%，无冷凝

振动/抗冲击符合EN 600 682-6/EN 6682-27

EMC抗扰度/发射符合EN 61000－6-2／EN 61000－6－4

保护。IP 20 /变量的类/安装位置

所有ESxxxx端子的可插拔布线

批准CE，UL，EX，IECEx

终端

EL6021-021 RS422／485线器件

配件

TS6360在Windows和Windows CE平台上使用TINCAT虚拟串口COM驱动程序的许可

系统

RS485为进一步的RS485产品请参见系统概述。
