| 品牌：BECKHOFF倍福 | 是否进口：否 | 产地：德国 |
| 加工定制：否 | 型号：EL6022 | 工作电压：24VV |
| 输出频率：0kHzkHz |

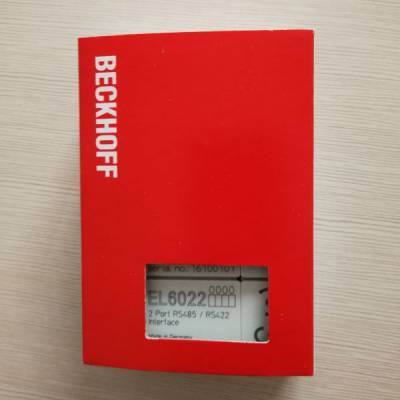

BECKHOFF EL6022
BECKHOFF倍福中国销售中心：上海贯捷电气科技有限公司，文娟，网号：1366231612
EL6002, EL6022 | 2 通道 RS232/RS422/RS485 串口端子模块，D-sub 接口
串口端子模块 EL6002 和 EL6022 能够通过两个 RS232 或两个 RS422/RS485 接口连接设备。 设备通过耦合器连接至与自动化设备通讯的 EtherCAT 端子模块 EL6002/EL6022。 这种主动的通讯通道独立于上位 EtherCAT 系统，并在全双工模式下工作，其通讯速率可达 115.2 kbaud。 RS232/RS422/RS485 接口信号经过电气隔离，具有良好的抗干扰性能。
若与 TwinCAT 虚拟串口驱动程序配套使用，EL60xx 可用作为标准的 Windows COM 接口。
| 技术参数 | EL6002 | EL6022 |
|---|---|---|
| 数据传输通道 | 2 | |
| 数据传输率 | 9600 baud，8 个数据位，预设无奇偶校验和一个停止位（小 2400 baud， 115,200 baud） | |
| 接口 | RS232 | RS422/RS485 |
| 电缆阻抗 | – | 120 Ω |
| 电缆长度 | 15 m | 约. 1,000 m twisted pair |
| 电源 | 通过 E-bus 供电 | |
| 电气隔离 | 500 Vrms(E-bus/信号电压) | |
| 数据缓冲区 | 864 个字节接收缓冲区数据，128 个字节发送缓冲区数据 | |
| 过程映像中的位宽 | 22 x 8 位输入，22 x 8 位输出，16 位控制，16 位状态 | |
| 配置 | 无地址设置，通过控制器配置 | |
| E-bus 电流消耗 | 典型值 250 mA | |
| 重量 | 约. 55 g | |
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C | |
| 相对湿度 | 95 %, 无冷凝 | |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 标准 | |
| 抗电磁干扰 / 抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 | |
| 防护等级/安装位置 | IP 20/可变 | |
